Sweet Home 3D官方下載家庭藍圖導入教學
時間:2021-05-28 12:33:37 作者:無名 瀏覽量:55
Sweet Home 3D是一款優秀的
室內設計軟件,使用Java編程的插件或通過基于其Model View Controller體系結構開發派生版本來擴展
Sweet Home 3D的功能,從29種語言中選擇在
Sweet Home 3D用戶界面中顯示的語言及其豐富的幫助。
導入家庭藍圖
第一步不是強制性的,但可以加快現有房屋墻壁的繪制速度。因此,請嘗試查找房屋的藍圖并對其進行掃描(如果尚未進行掃描),以確保圖像正確旋轉。不要在Sweet Home 3D中導入大文件,該圖像應該是一個輔助工具,而不是某些藝術品!
選擇“計劃”>“導入背景圖像...”菜單以顯示向導,該向導可幫助您選擇和縮放圖像文件。
Sweet Home 3D官方
下載家庭藍圖導入教學圖2
1單擊選擇圖像,然后在文件對話框中選擇您的圖像。Sweet Home 3D支持BMP,JPEG,GIF或
PNG格式。本教程中使用的掃描圖像可從http://www.sweethome3d.com/examples/userGuideBluePrint.jpg獲得。
2加載圖像后,單擊“繼續”。
3 通過移動圖像中繪制的彩色線的端點來定義圖像的比例,以使該線與已知長度匹配。然后在“繪制的線的長度”字段中鍵入該線的實際長度,然后單擊“繼續”。
4 在計劃中定義圖像的原點,即圖像中的點與家庭計劃中的點(0,0)匹配。然后點擊完成。

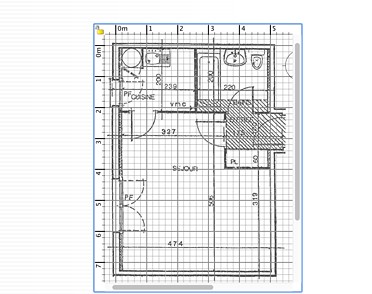

關閉向導后,您的圖像將以選定的比例顯示在家庭計劃網格的后面,如圖5所示。如果選擇了錯誤的比例或位置,請從菜單中選擇“計劃”>“修改背景圖像...”進行編輯。菜單。
Sweet Home 3D官方下載家庭藍圖導入教學圖3
繪圖墻
墻創建模式工具
要繪制墻,請首先單擊工具欄中的“創建墻”按鈕。
在新墻的起點處單擊家庭計劃,然后在其終點處單擊或雙擊該計劃。只要您不雙擊或按Escape鍵,每次單擊都會指示當前墻的相對點和下一個墻的起點。
墻創建模式工具
為了幫助您精確繪制墻壁,請使用墻壁工具提示,對齊線并使用“縮放”按鈕更改平面比例。您也可以在按Enter鍵之后輸入要創建的墻的長度和角度。
繪制墻時不要考慮門窗,因為Sweet Home 3D會自動計算墻中放置孔的孔。如圖6所示,在平面圖和3D視圖中同時繪制了墻壁,并且可以通過在按住
鼠標左鍵的同時移動鼠標來隨時在3D視圖中調整視點。
Sweet Home 3D官方下載家庭藍圖導入教學圖4
