公差配合查詢軟件
時間：2019-12-05 14:28:54 作者：無名 瀏覽量：46
公差配合查詢軟件是一款綠色免費的小工具，公差配合查詢軟件幫助用戶快速、隨時查詢機械設計中最常查詢的公差配合表，十分方便實用，省去大量時間，歡迎下載體驗。
【軟件介紹】
公差配合查詢是一款基于《公差配合與測量技術》一書而制作的綠色小工具，已經將表電子化，便于用戶隨時查詢，是機械設計中最常查詢的公差配合表，符合《GB/T 1800.3-1998》和《GB/T 1801-1999》中公差與配合的規定。
公差與配合是機械類專業技術基礎課，它是將公差配合和計量學有機地結合在一起，從互換性角度出發，圍繞誤差與公差這兩個概念來研究如何解決使用要求與制造要求的矛盾，而這一矛盾的解決是合理確定公差配合和采用適當?shù)募夹g測量手段。

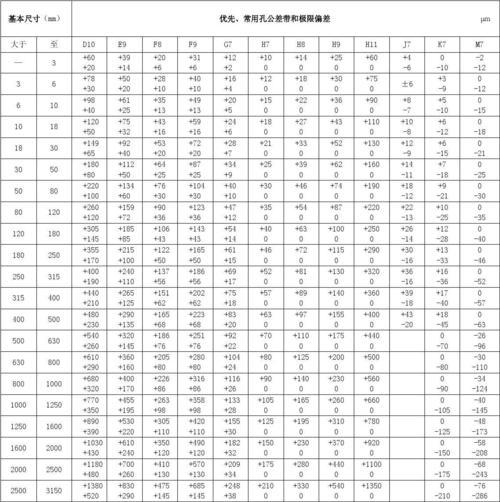

公差配合查詢軟件 圖一
【功能介紹】
1、基本尺寸范圍0～10000，公差等級范圍IT01～IT18共20個等級;
2、除 >3150～10000(沒有相應配合標準)之外，均采用標準所列配合。其中'為常用配合，*為優先配合;
3、“自定義”查詢涵蓋所有公差，包括IT01、IT0等級的公差和cd、ef、za等特殊公差;
4、圖表顯示公差帶情況和極限間隙或極限過盈數值;
5、快速顯示查詢結果，每一項改變都會自動更新結果。
公差配合查詢軟件 圖二
【公差說明】
孔公差查詢注釋：
1.基本尺寸小于1mm時，各級的A和B均不采用。
2.各級CD、EF、FG主要用于精密機械和鐘表制造業。
3.IT14至IT18只用于大于1mm的基本尺寸。
4.J8、J10等公差帶對稱于零線，其偏差值可見JS9、JS10等。
5.基本尺寸大于3mm時，大于IT8的K的偏差值不作規定。
6.基本尺寸大于3～6mm的J7的偏差值與對應尺寸段的JS7等值。
7.公差帶N9、N10和N11只用于大于1mm的基本尺寸。
8.基本尺寸至24mm的T5至T8的偏差值，建議以U5至U8代替。如一定要T5至T8，則可按照GB/T 1800.3計算。
9.基本尺寸至14mm的V5至V8的偏差值，建議以X5至X8代替。如一定要V5至V8，則可按照GB/T 1800.3計算。
10.基本尺寸至18mm的Y6至Y10的偏差值，建議以Z6至Z10代替。如一定要Y6至Y10，則可按照GB/T 1800.3計算。
11.基本尺寸處于1500mm至3150mm之間的IT1至IT5的偏差值為試用值。
公差配合查詢軟件 圖三
軸公差查詢注釋：
1.基本尺寸小于1mm時，各級的a和b均不采用。
2.各級cd、ef、fg主要用于精密機械和鐘表制造業。
3.IT14至IT18只用于大于1mm的基本尺寸。
4.基本尺寸至24mm的t5至t8的偏差值，建議以u5至u8代替。如一定要t5至t8，則可按照GB/T 1800.3計算。
5.基本尺寸至14mm的v5至v8的偏差值，建議以x5至x8代替。如一定要v5至v8，則可按照GB/T 1800.3計算。
6.基本尺寸至18mm的y6至y10的偏差值，建議以z6至z10代替。如一定要y6至y10，則可按照GB/T 1800.3計算。
7. 基本尺寸處于500mm至3150mm之間的IT1至IT5的偏差值為試用值。
公差配合查詢 2.0.0.0 綠色版
- 軟件性質：國產軟件
- 授權方式：免費版
- 軟件語言：簡體中文
- 軟件大小：34 KB
- 下載次數：4554 次
- 更新時間：2019/12/5 7:10:33
- 運行平臺：WinXP,Win7,...
- 軟件描述：公差配合查詢是免費、綠色、小巧、實用的工具軟件。符合《GB/T 1800.3-1... [立即下載]
