cad圖如何復制到word文檔

時間：2022-06-06 14:05:08 作者：無名瀏覽量：56

現在很多網友還不曉得cad圖復制到word文檔的操作，而下面就帶來了cad圖復制到word文檔的操作教程，一起來看看吧！

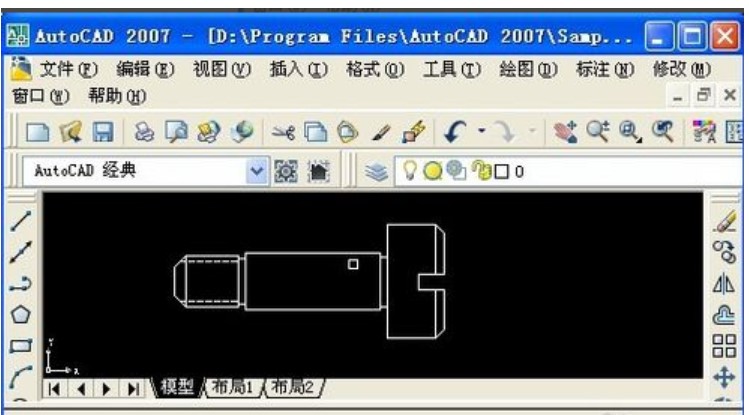

1、打開CAD軟件及圖紙文件

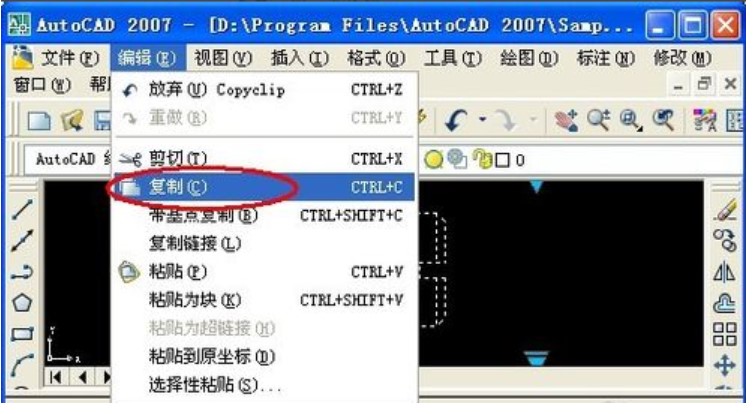

2、選擇并復制圖紙部分(可用菜單命令或者Ctrl+C組合鍵)

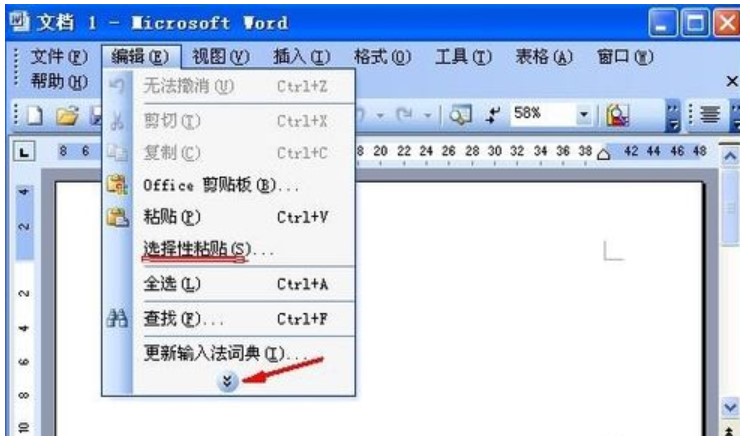

3、打開Word，在菜單命令中選擇“選擇性粘貼”，如果彈出菜單中沒有“選擇性粘貼”，點一下彈出菜單下面的伸縮按鈕就有了。

4、“選擇性粘貼”對話窗口有三種選擇，對應三種結果。

5、粘貼結果的區別：

1、AutoCAD Drawing對象，結果如下，雙擊圖片可以調用CAD軟件進行再次編輯。調整圖片放大縮小后仍然很清晰。

2、圖片(Windows圖元文件)。圖片放大縮小不影響清晰度，但是雙擊圖片不能調用CAD進行編輯，可用Word自帶的繪圖工具進行再次編輯。

3、位圖。這種方式原汁原味的把CAD編輯窗口粘貼過來了。連背景及線條顏色也不變。是位圖格式(或者說已經像素化了)，放大縮小對圖片質量有明顯影響。不能再次編輯。這和用QQ屏幕截圖或者PrtSc鍵截圖效果類似。

6、補充：圖紙粘貼過來后會發現圖片比你框選的部分范圍要大，基本上是按照CAD編輯窗口復制過來的。需要使用word的圖片編輯工具條重新修改尺寸。

上面就是小編為大家帶來的cad圖復制到word文檔的操作流程，一起來學習學習吧。相信是可以幫助到一些新用戶的。
