Hello，大家好，又和大家見面了。有沒有從事汽車線束的設計研發及線束工藝相關工作的朋友呢？如果有的話那么今天和小編一起來探討吧。小編08年7月畢業，至今快10多年時間一直從事汽車線束的設計研發及線束工藝相關工作，對線束或多或少有一些基本的了解，產品工程師日常使用最多的是CAD和線束2維設計軟件VESYS，CATIA是汽車線束3D工程師經常使用的軟件，小編出于對CATIA的興趣，以及發現網上關于線束3D設計的資料甚少，故在這里整理了一些自學的經驗，接下來我將分三部分給大家分享如何使用CATIA繪制汽車線束：

1.前期準備

首要，信任許多初學者不太了解轎車線束，如果不知道線束的結構，即便會用CATIA也很難去制作。

百度百科中對轎車線束的定義是：轎車線束是轎車電路的網絡主體，沒有線束也就不存在轎車電路。線束是指由銅材沖制而成的接觸件端子（連接器）與電線電纜壓接后，外面再塑壓絕緣體或外加金屬殼體等，以線束捆扎構成連接電路的組件。線束產業鏈包括電線電纜、連接器、加工設備、線束制造和下游使用產業，線束使用非常廣泛，可用在轎車、家用電器、計算機和通訊設備、各種電子儀器儀表等方面，車身線束連接整個車身，大體形狀呈H形。小編想彌補的是，轎車線束類似人類的神經，它起著傳導信號和電能的作用。它對轎車的重要性顯而易見，如果某一處斷路，乃至會有車輛無法發動的故障。這樣一類比是不是有點概念！

汽車線束3D設計軟件CATIA線束設計教程圖1

轎車發動機線束

接下來，我們需要給自己電腦上安裝CATIA，詳細有V5R20或V5R21，安裝包和安裝教程我們可自行百度，小編想提示的是，R21是R20的高版本，兼容性更高，我們結合自己狀況安裝，無論哪個版本都可以使用其進行線束規劃。安裝好CATIA后，需要對軟件有個大致的了解，小編在學習軟件模塊之前，曾在大四時分有一學期的課專門教了CATIA，沒學過的沒關系，推薦一套教程《CATIA軟件基礎教程56集視頻教程》學習，下載地址網址（http://ugjcw.com/archives/675）。因為CATIA功能強大，只要對最基本的指令有了解，才能進行線束規劃，我們抽空學完上面教程中的內容后，再來看這篇文章，信任對你一定大有幫助。

大家在學習了解CATIA過程中，小編建議對其中三個模塊重點學習，它們分別是：

（1）零件設計

這個模塊需要重點學習，因為很多復雜的零件分解下來都是有一個個簡單的零件組成，線束也不列外。汽車線束就包括：導線，接插件，卡扣，橡膠套，端子，防水塞等等。我們在繪制線束時，經常需要接插件卡扣的數模，像TE的接插件大部分都可以從官網上找到，如果遇到沒有數模的情況，那就需要我們利用零件設計這個模塊進行接插件卡扣的繪制，雖然不用繪制的特別精確，但大致外觀尺寸要準確，因為這涉及到干涉問題，后面你會慢慢明白。

汽車線束3D設計軟件CATIA線束設計教程圖2

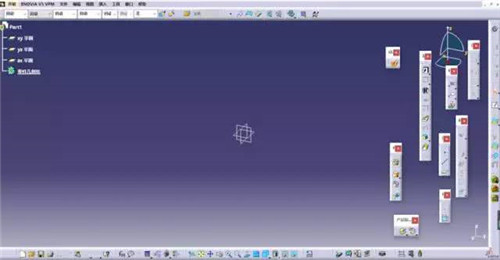

零件設計界面

（2）裝配設計

在這個模塊中，小編最常用的是產品視圖命令下的現有部件命令和產品結構工具命令下的操作和捕捉命令。其中，現有命令的作用是可以把其他數據導入現有的Product下，操作和捕捉命令可以對導入的數據進行移動，以放置到自己想要的位置。

汽車線束3D設計軟件CATIA線束設計教程圖3

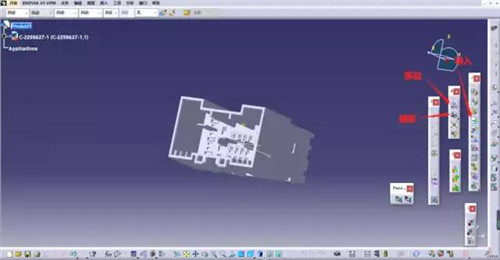

裝配模塊界面

汽車線束3D設計軟件CATIA線束設計教程圖4

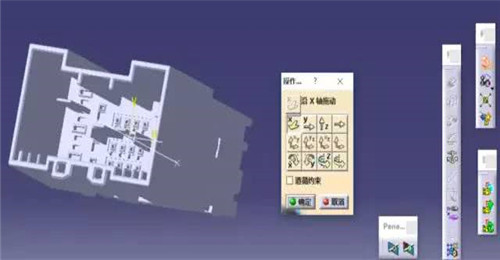

移動命令

汽車線束3D設計軟件CATIA線束設計教程圖5

智能移動命令

（3）創成式曲面設計

小編這一模塊還在學習中，日后給大家慢慢分享學習中的經驗。據小編身邊的3D大神強調，這個模塊也至關重要，大家要好好學習哦~
