公差查詢推薦使用公差配合查詢工具下載

時間：2020-04-27 17:41:16 作者：無名瀏覽量：40

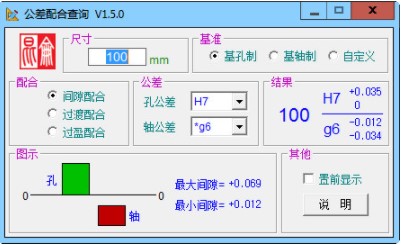

公差配合查詢軟件是一款實用的公差查詢軟件，能協助人們快速的根據記錄實際有請求需要的尺寸，查詢到與之對應的公差，可以說是偏差。操作非常簡單，對于需要使用到相關數據的朋友來說非常實用。

功能特點

1.基本尺寸范圍為0到10000，容差范圍為IT01到IT18。

2.除> 3150~10000（沒有相應的匹配標準）外，使用所列標準。在哪里'是常見的匹配，*是優先匹配。

3.“自定義”查詢涵蓋所有公差，包括IT01，IT0級別公差和特殊公差，如cd，ef，za。

4.圖表顯示了公差帶條件和極限間隙或極限干擾值。

5.快速顯示查詢結果，每次更改都會自動更新結果。

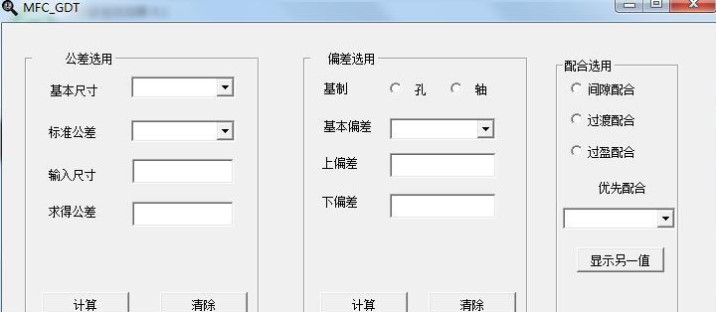

公差查詢圖二

間隙配合時軸的基本偏差選用說明

(1) a、b：可得到特別大的間隙，應用很少。

(2) c：可得到很大的間隙，一般適用于緩慢、松弛的動配合。用于工作條件較差（如農業機械等）、受力變形、或為便于裝配而必須保證有較大的間隙時

，推薦配合為H11/c11，較高等級的H8/c7配合，適用于軸在高溫工作的緊密動配合，如內燃機排氣閥和導管等。

(3) d：一般用于IT7-IT11級，適用于松的轉動配合，如密封蓋、滑輪、空轉皮帶輪等與軸的配合，也適用于大直徑滑動軸承配合，如透平機、球磨機、軋

輥成型和重型彎曲機以及其它重型機械中的一些滑動軸承。

公差查詢圖三

(4) e：多用于IT7、8、9級，通常用于要求有明顯間隙，易于轉動的軸承配合，如大跨距軸承、多支點軸承等配合，高等級的e軸適用于大的、高速、重載

支承，如渦輪發動機、大型電動機及內燃機主要軸承、凸輪軸軸承等配合。

(5) f：多用于IT6、7、8級的一般傳動配合，當溫度影響不大時，被廣泛用于普通潤滑油（或潤滑脂）潤滑的支承，如齒輪箱、小電動機、泵等的轉軸與滑

動軸承的配合。

(6) g：配合間隙很小，制造成本高，除很輕負荷的精密裝置外，不推薦用于轉動配合。多用于IT5、6、7級，最適合不回轉的精密滑動配合，也用于插銷等

定位配合，如精密連桿軸承、活塞及滑閥、連桿銷等。

(7) h：多用于IT4-IT11級。作為一般的定位配合，廣泛用于無相對轉動的零件。若沒有溫度、變形影響，也可用于精密滑動配合。
